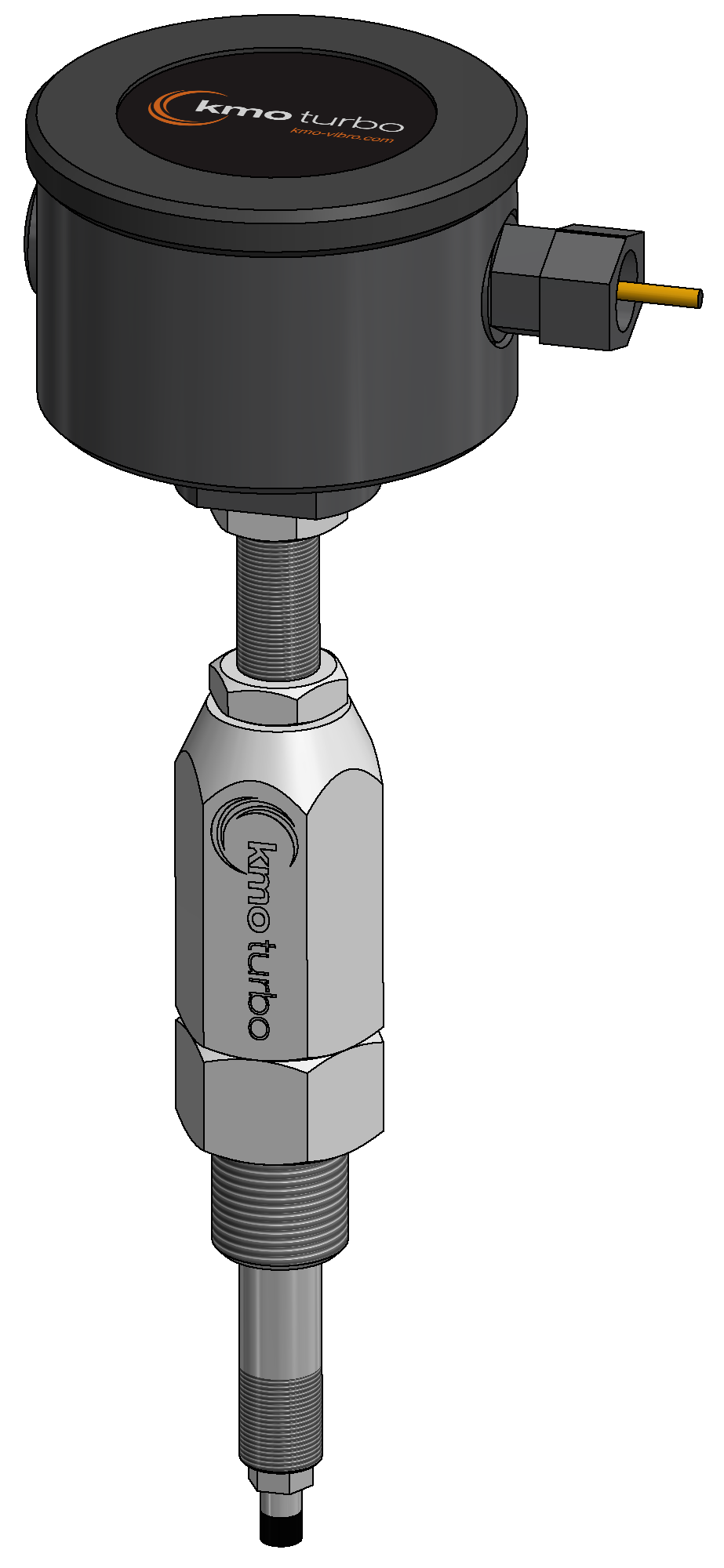

kmo-Sondenhalterungssystem KS016 für die Montage von Wirbelstromsonden

Aus Gründen der erheblich vereinfachten Ersatzteilhaltung favorisiert kmo turbo bei Wirbelstromsensoren stets die Reverse-Mount-Ausführung (Sonden für Hülsenmontage) gegenüber Standardsonden. Die Sonde ist für Rotorschwingungs- und Wellenpositionsmessung immer die gleiche; die Anpassung an die Einbausituation erfolgt über die Sondenhalterung. Auch die API 670 empfiehlt die Verwendung von Reverse-Mount-Sonden als bevorzugte Ausführung, indem sie dies als Standard festlegt.

kmo turbo hat eine Sondenhalterung für die Montage von Reverse-Mount-Wirbelstromsensoren entwickelt, die sich in vielen Punkten positiv von den herkömmlichen Befestigungssystemen abhebt:

  • Auf die kmo-Sondenhalterung kann ohne umfangreiche mechanische Bearbeitung umgerüstet werden
  • Dank eines Einstellbereichs von 50 mm sind nur wenig unterschiedliche Längen an Einstellhülsen erforderlich, was eine Ersatzteilhaltung deutlich vereinfacht.
  • Der Abstand der Sonde zur Welle wird bei der Erstinstallation einmal eingestellt und danach nie wieder. Eine Referenzfläche stellt sicher, dass nach Ausbau und Wiedereinbau der einmal eingestellt Abstand beibehalten wird.
  • Eine Leckage von Öl aus dem Lagergehäuse durch die Sondenhalterung ist dank O-Ring-Abdichtung auszuschließen.
  • Für die sichere Kabelaufnahme samt Steckverbindung ist ein großzügig dimensioniertes Anschlussgehäuse vorgesehen.
  • Das Anschlussgehäuse aus nicht leitendem Material schützt zuverlässig vor Masse- bzw. Erdschluss.
  • Ausgebaute Sonden werden durch stabile Schutzhülsen geschützt.

Zum Einstellen des Sondenabstandes (GAP-Spannung) empfehlen wir den GapTester; der Einstellvorgang lässt sich damit deutlich beschleunigen.

Einmal eingestellt - nie wieder nachjustiert!

Der Abstand der Sonde zur Wellenoberfläche (GAP) wird einmalig eingestellt und dauerhaft fixiert. Auch nach einer Demontage bleibt der ursprünglich eingestellte Abstand erhalten.

Anschlussgehäuse mit vielen Vorzügen

Großzügig dimensioniert für sichere Kabelaufnahme ohne Quetschgefahr und ohne Unterschreitung der zulässigen Biegeradien. Das Anschlussgehäuse ist positionierbar. Zur Sicherheit gegen messwertverfälschenden Masse- bzw. Erdschluss ist das Gehäuse aus nicht leitendem Material gefertigt.

Sondenschutzhülse für demontierte Sondenhalterung

Die Erfahrung hat gezeigt, dass Sonden vielfach nach der Demontage durch unsachgemäße Lagerung Schaden nehmen. kmo turbo bietet zu den Sondenhalterungen stabile Schutzhülsen für die empfindlichen Sensoren an.
